Presentamos el nuevo Vercol DTECS-TM: la solución definitiva para el monitoreo de cota de agua, caudal y protección de bombas con algoritmos avanzados de filtrado y conectividad en tiempo real.

Ver Consola SCADA en Tiempo Real (Demo en Vivo) Historial de Cotas

Diseño e Integración del Equipo (Gabinete DTECS-TM)

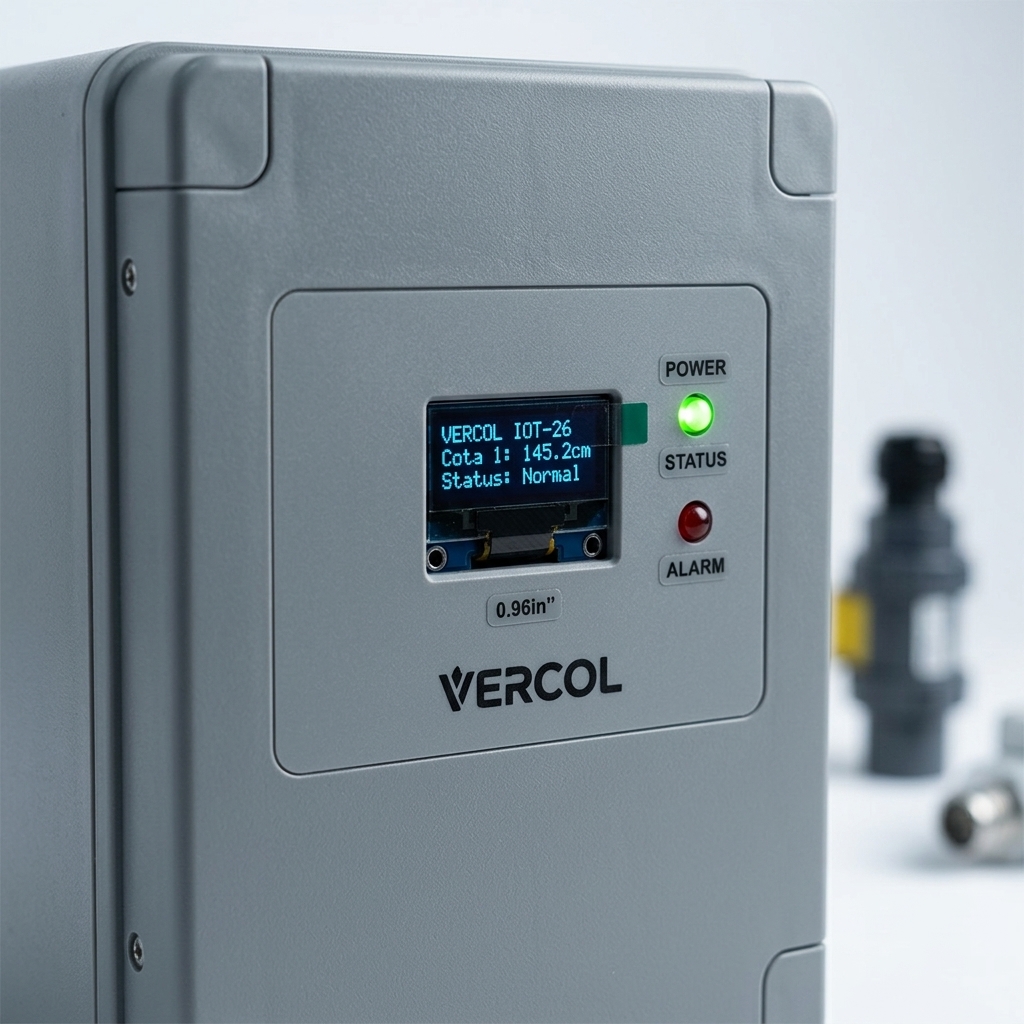

Pantalla OLED de Diagnóstico

Pantalla integrada en la cubierta que permite la visualización directa del estado del nodo, cotas de medición, señal Wi-Fi e indicador de alarmas críticas en campo.

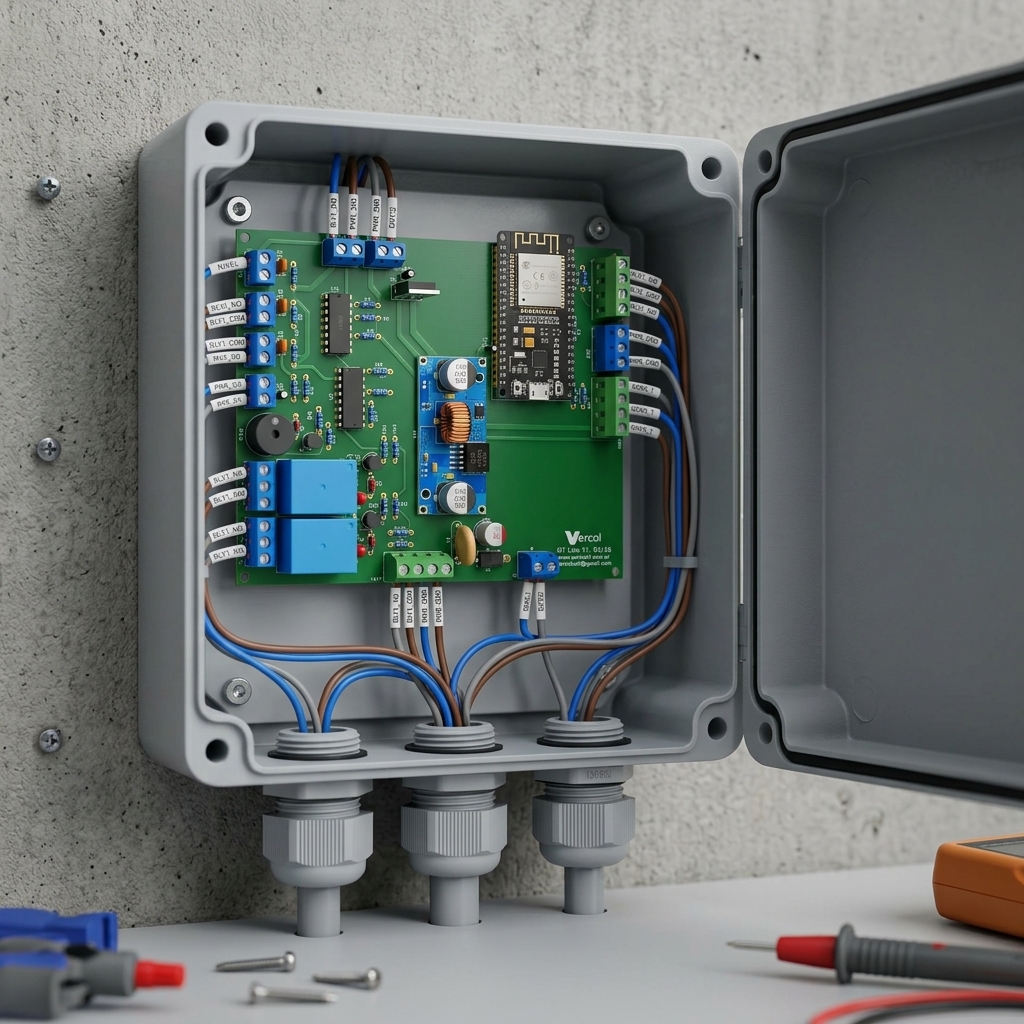

Placa de Control IOT_26_lite

Diseño de placa basado en ESP32 con filtrado físico contra crosstalk (ruido de señal), relés auxiliares de control y borneras industriales para fácil instalación.

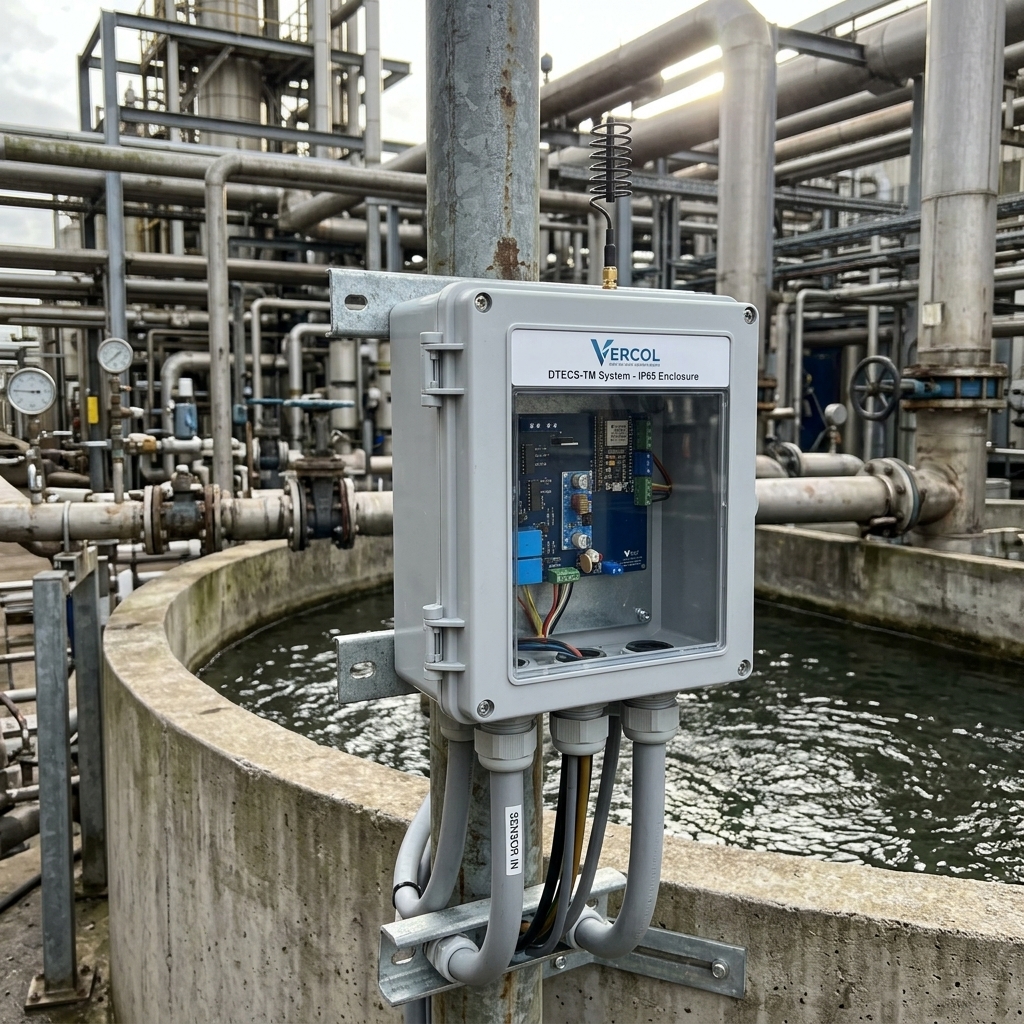

Gabinete IP65 Estanco

Envolvente hermética y resistente para ambientes de alta humedad o intemperie, equipada con prensacables estancos y antena de alto alcance.

¿Por qué elegir el Vercol DTECS-TM?

Algoritmo de Filtrado Trimmed Mean

Realiza 7 mediciones consecutivas de nivel, descarta los picos extremos (oleaje por viento, turbulencia de llenado, burbujas) y calcula el promedio del resto. Mediciones 99% libres de ruido.

Protección Activa de Bombas por Corriente

Integra una pinza amperométrica no invasiva (SCT-013) para medir el consumo del motor. Ante una caída súbita de corriente (marcha en seco) o sobrecarga (impulsor trabado), apaga la bomba de inmediato.

Seguridad Física y Alarma de Tapa

Un interruptor de intrusión en la tapa del gabinete detecta aperturas no autorizadas, activando una sirena local (buzzer) y enviando una alerta de intrusión a Telegram en segundos.

Bot de Telegram e Informes Interactivos

Interactúe de manera directa chateando con el bot de Telegram de la planta. Consulte el estado con `/estado`, solicite detalles del hardware con `/info` o configure umbrales en tiempo real.

Ficha Técnica DTECS-TM

Característica	Especificación	Ventaja Industrial
Controlador Principal	ESP32 Dual-Core (PCB IOT_26_lite)	Capacidad de cómputo en paralelo de mediciones y Wi-Fi sin bloqueos.
Sensores de Cota	JSN-SR04T IP67 (Ultrasonido Industrial)	Impermeable a la humedad, salpicaduras y vapores corrosivos.
Rango de Medición	25 cm a 200 cm (Zona ciega física < 25 cm)	Adaptable a lagunas, cisternas de incendio, pozos y tanques.
Monitoreo Amperométrico	Pinza SCT-013 (0 - 100A AC)	Medición indirecta y segura del consumo de la bomba. Protección contra trabajo en seco.
Salidas de Control	2x Relés aislados de contacto seco + Buzzer local	Accionamiento directo de contactores de bombas o alarmas sonoras locales.
Conectividad Nube	HTTP POST (JSON) a API MySQL en AWS	Registro inalterable e histórico de cotas de agua para SCADA y dashboards.

Entradas y Salidas Disponibles (I/O del Nodo)

Entradas (Inputs)

▶
2x Entradas Ultrasónicas (Echo/Trigger): Puertos dedicados para conectar sensores de distancia JSN-SR04T IP67.
▶
1x Entrada de Monitoreo de Corriente (ADC): Canal para pinza amperométrica SCT-013 (Protección contra trabajo en seco).
▶
1x Entrada de Boya Digital (GPIO): Canal para boya de nivel máximo/mínimo (Seguridad y corte redundante por hardware).
▶
1x Entrada de Alarma de Tapa (GPIO): Para interruptor magnético/digital en la puerta del gabinete (Anti-sabotaje).
▶
1x Entrada de Sensor Ambiental (DHT): Línea de datos dedicada para temperatura y humedad interna de gabinete.
▶
1x Entrada Auxiliar Libre (GPIO): Puerto digital adicional para expansión o pulsadores locales.

Salidas (Outputs)

▶
2x Salidas de Relé Independientes: Contactos secos (250V AC) para comandar contactores de bombas, sirenas o válvulas.
▶
1x Salida de Alarma Sonora (Buzzer): Zumbador de aviso acústico local en placa para alertas críticas de cota o intrusión.
▶
1x Puerto de Diagnóstico I2C: Conexión SDA/SCL para la pantalla OLED local instalada en la tapa.
▶
Canal de Notificaciones Telegram: Comunicación cifrada e interactiva bidireccional directo a teléfonos autorizados.
▶
Conectividad Base de Datos AWS: Reportes periódicos de variables en JSON hacia servidor MySQL remoto.

Casos de Aplicación Industrial

1. Torres de Enfriamiento

Supervisión continua de la cota de agua de enfriamiento para procesos de extrusión de plásticos, previniendo paradas catastróficas por falta de caudal térmico.

2. Lagunas Pluviales

Medición de cota en lagunas de retención pluvial de plantas. La alerta por tendencia (gradiente) avisa antes de que ocurra un desborde pluvial.

3. Red contra Incendios

Monitoreo continuo de cisternas de reserva de agua de hidrantes. Alertas inmediatas ante fugas, pérdidas de cota o intrusión en las escotillas del depósito.
